Préamplificateur RIAA KIMBERLYTE

Description

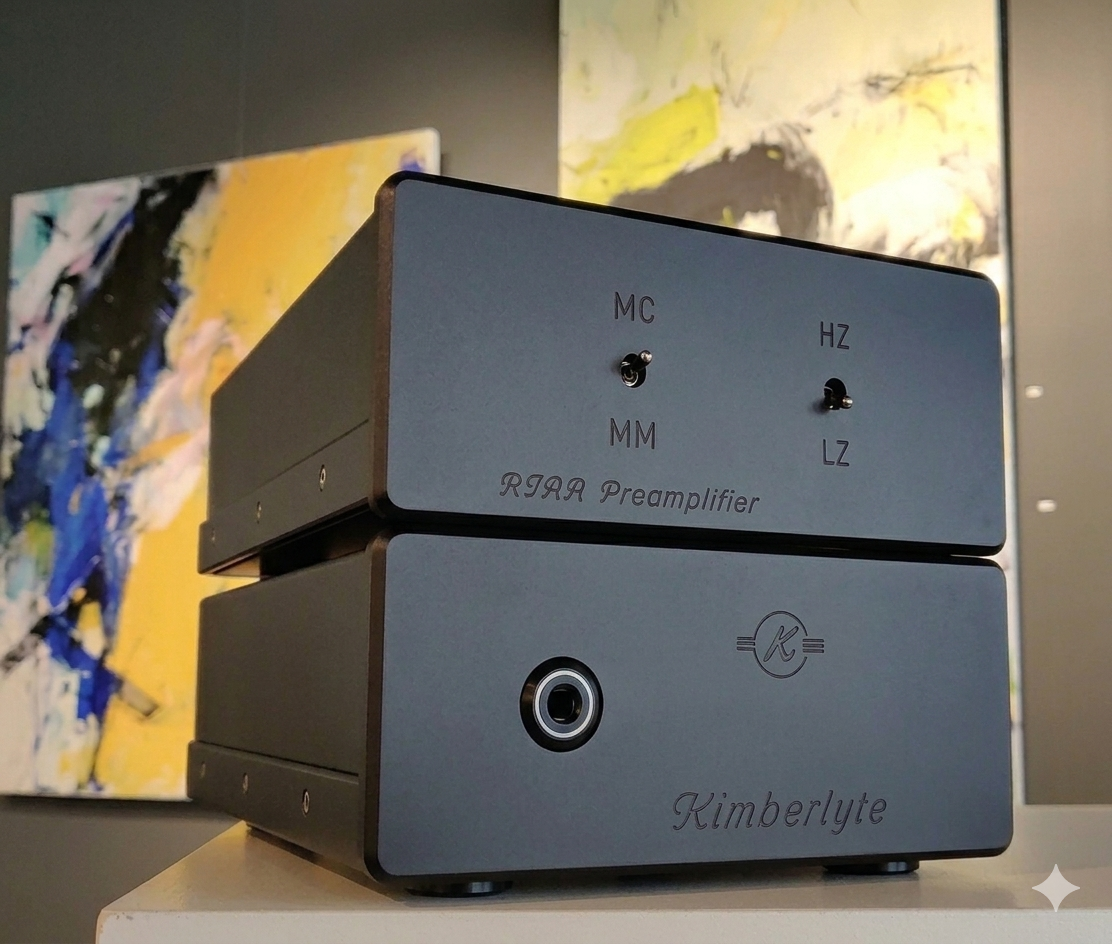

Le préamplificateur Phono Kimberlyte se présente sous la forme de deux boitiers indépendants, le premier étant dédié à l’alimentation et le deuxième au traitement du signal. La jonction électrique entre ces deux boitiers se fait par l’intermédiaire d’un cordon propriétaire équipé de connecteurs D-Sub plaqués or. Lesdits boitiers, reliés à la terre, sont réalisés en aluminium et présentent du fait une excellente protection contre les perturbations RFI. Un deuxième blindage en acier doux est présent dans la section Basse Fréquence et présente du fait une excellente protection contre les rayonnements électromagnétiques basse fréquence.

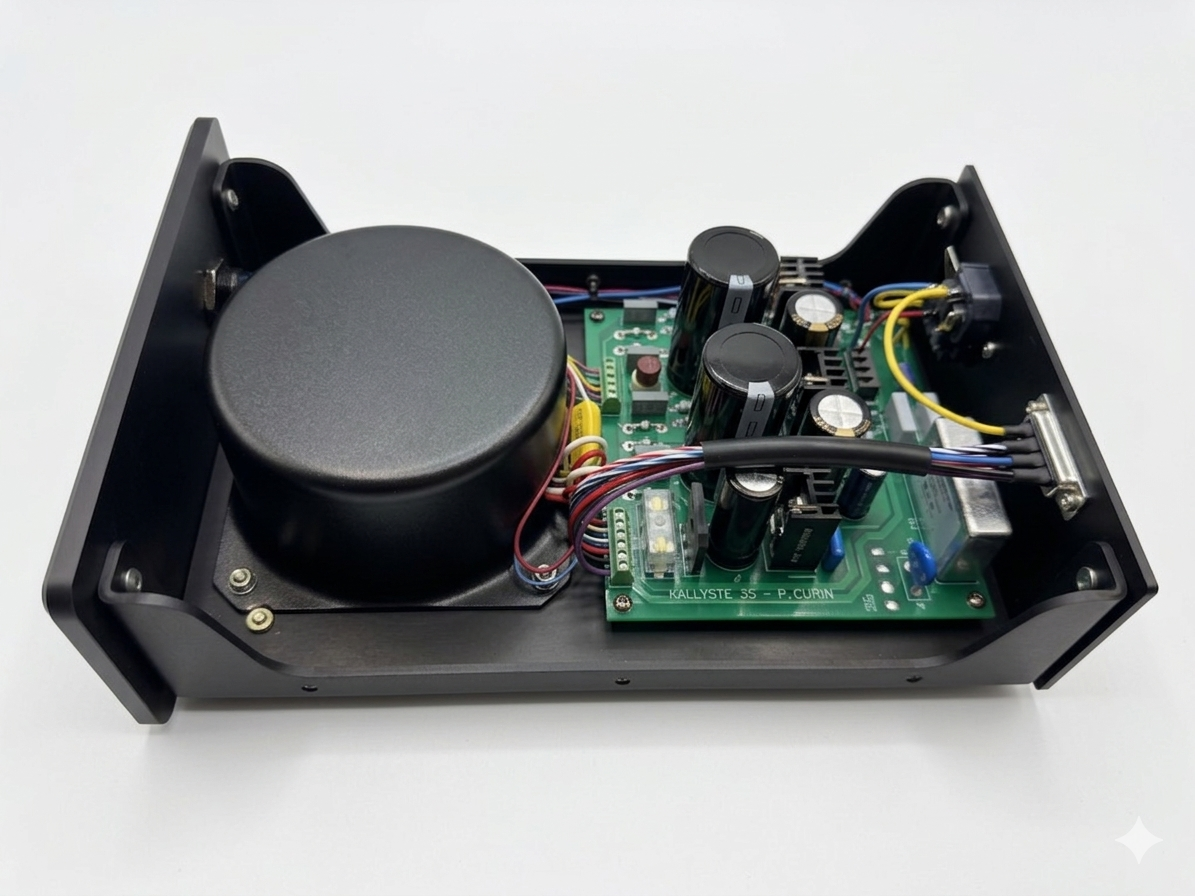

L’alimentation est protégée du coté secteur par un filtre EMC alimentant l’enroulement primaire du transformateur torique réalisé spécialement sur cahier de charges. Les enroulements secondaires au nombre de trois, alimentent respectivement deux alimentations haute tension pour les voies gauche et droite après redressement, filtrage et régulation, le troisième enroulement délivre les tensions nécessaires au chauffage des tubes de la section basse fréquence et à l’alimentation des relais de commutation. Étant donné la configuration de cette alimentation, le préamplificateur RIAA  Kimberlyte est donc un double mono.  Le transformateur torique est lui-même encapsulé dans un blindage acier.

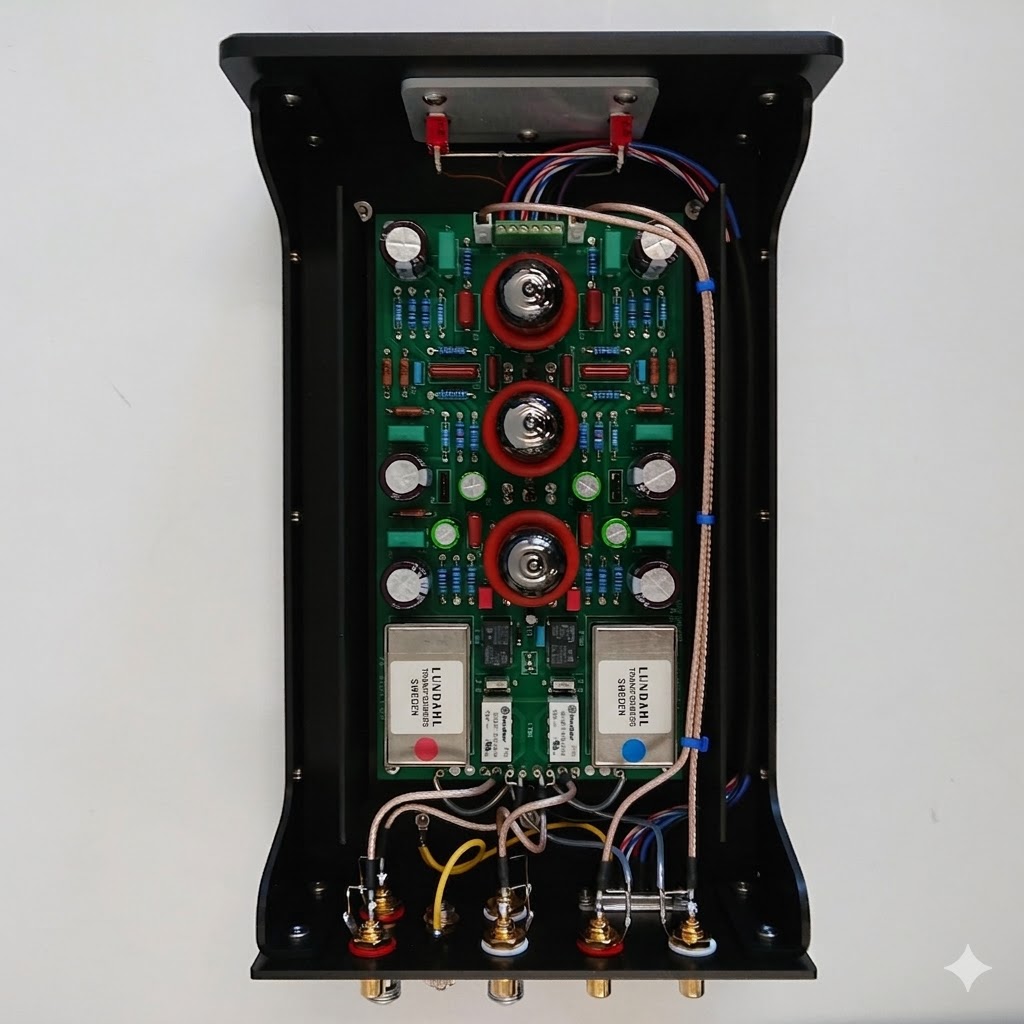

La section basse fréquence et la correction RIAA sont confiées à trois tubes triode du type ECC803S de chez TUNG-SOL. Cet étage autorise l’utilisation de cellules MM. Une commutation permet l’insertion de transformateurs adaptateur d’impédance haut de gamme de chez Lundahl autorisant ainsi l’utilisation de cellules MC. Une commutation sur les enroulements primaires permet de modifier l’impédance d’entrée et le rapport de transformation permettant ainsi l’utilisation d’un panel très large de cellules MC.

Les PCB utilisés sont tous DFTM sur substrats époxy (FR4). Les soudures de ces composants sur les PCB sont dopées à l’argent.

L’étude électronique, la réalisation des coffrets et la fabrication de Kimberlyte sont réalisées dans nos ateliers de Toulon/La Garde. Il est à noter que nos sous-traitants sont des sociétés françaises œuvrant sur le territoire national. Les composants choisis pour nos réalisations sont de très haute qualité et conformes aux directives ROHS en vigueur.

Kimberlyte, comme tous les produits Kallyste, bénéficie d’une garantie de dix ans (à l’exception des tubes).
